Описание

Механический соединитель для норийных лент — это специальное устройство, которое позволяет быстро и надёжно стыковать концы ленты. Его главная задача — создать прочный замок, чтобы лента не разъединялась под нагрузкой, при этом обеспечивая плавный ход и минимизируя риск обрыва. Я подобрала основную информацию, чтобы вам было проще разобраться, какой вариант подойдёт именно под вашу задачу.

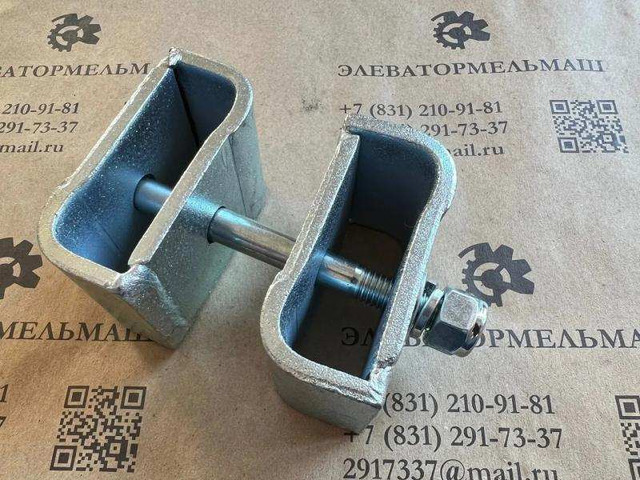

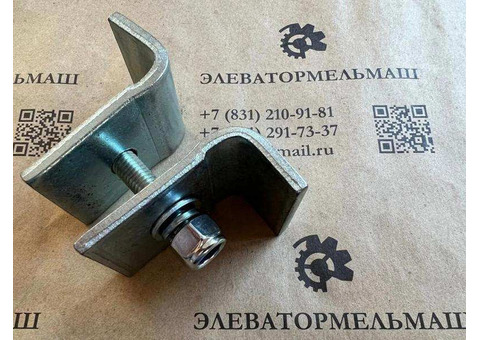

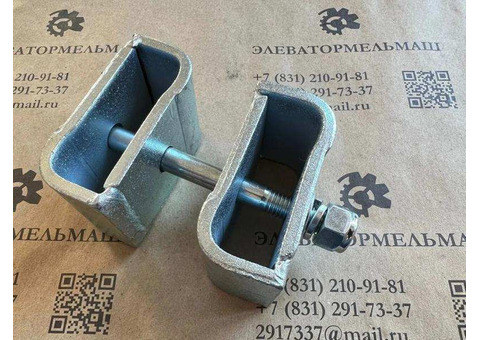

S1. Подходит для лёгких условий. Конструктивно — две ответные части из профилированного стального уголка, соединённые болтом. Рассчитан на ленты с прочностью до 800 Н/мм.
S2. Усиленная версия: две пары частей S1, сваренные вместе. Предназначен для лент прочностью до 1000 Н/мм.
S3. Ещё более усиленная модель с улучшенной стабильностью размеров и точностью взаимозаменяемости.
S4 (аналог Maxigrip). Трёхкомпонентная конструкция: две наружные пластины (с продольными рёбрами с внутренней стороны и поперечными зубцами с наружной для фиксации ленты) и центральная пластина. Сжимается болтами. Рассчитан на более тяжёлые условия и ленты с прочностью до 1200 Н/мм (в некоторых модификациях — до 1600 Н/мм).
S5. Самая мощная из перечисленных серий. Сделан из прецизионного (прессованного) чугуна, состоит из трёх цельнолитых элементов. Подходит для лент с прочностью до 1600 Н/мм.

Как это работает
Суть в том, что оба конца норийной ленты зажимают между пластинами соединителя. Фиксацию обеспечивают высокопрочные болты и самоконтрящиеся гайки (часто с нейлоновым кольцом, которое не даёт гайке открутиться от вибрации). В результате получается стык, где лента плавно огибает барабан, а её концы не смещаются относительно друг друга — в отличие от соединения внахлёст, которое создаёт ступеньку, повышает нагрузку на подшипники и может забиваться продуктом.

Какие бывают
Есть несколько серий, которые различаются по конструкции и рассчитаны на разные условия эксплуатации и прочность ленты.

Когда выбирают механический метод
Такой способ стыковки часто применяют в ситуациях, когда нужно быстро собрать или разобрать конвейер. Например:

* если лента сильно натянута и восстановить натяжение другим способом сложно;
* когда ленту приходится часто снимать для очистки;
* если нужно оперативно менять длину ленты;
* если разбирать всю норию для установки ленты затруднительно.

Плюсы и минусы
Плюсы: скорость монтажа, возможность работы в разных условиях (не требует специального оборудования или особых температурных режимов), возможность полевого ремонта.

Как выбрать
Ключевой критерий — прочность вашей норийной ленты и условия эксплуатации. Если лента работает в щадящем режиме, хватит S1. При повышенных нагрузках берите S2, S3 или S4. Для самых тяжёлых условий подойдёт S5. Также учитывайте ширину ленты и минимальный диаметр барабана в вашей нории — у разных моделей есть свои ограничения.
